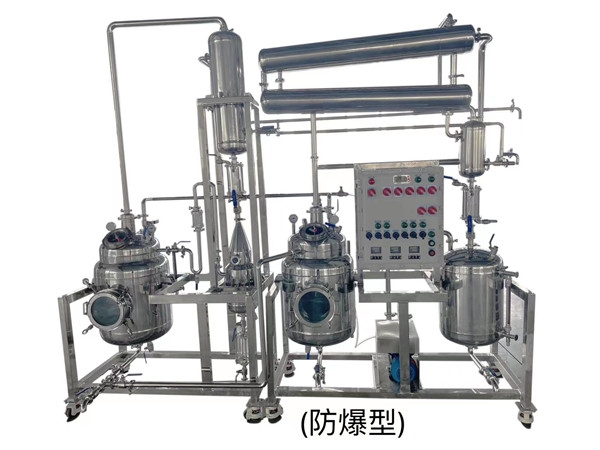

提取浓缩机组

184-5361-0108

潍坊市北方制药设备制造有限公司

山东省潍坊市青州市卡特彼勒工业园内　

2021-7-12

117

信息详情

4c4dca18824ef2843d716b418509787

【设备用途】

我们先进的提取浓缩机组事市场上销量好的设备之一，特别适用于医院制剂、实验科研机构、小试中试医科院校教学培训等，或然人单方膏方制作及贵重药品的提取浓缩，它之在市场得到成功应用与广泛好评，设备因其功能齐全，性能优良、加工精良、结构紧凑等特点，成功广泛应用于国内外市场。
产品介绍：
1．本设备具有占地面积小、制作精良、配套齐全、操作方便等优点。特别适合于小批量、多品种的生产方式。

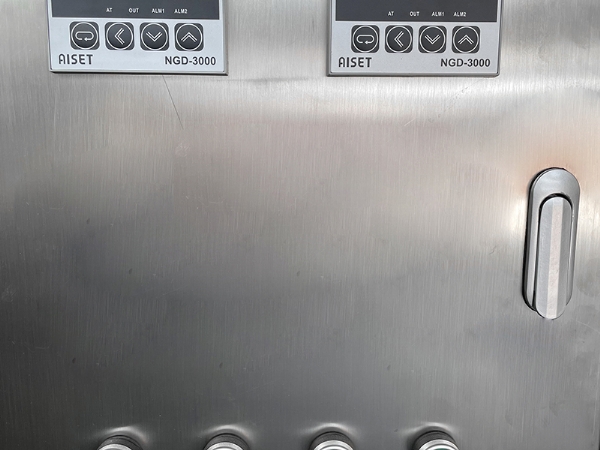

2．本设备配备：真空泵、过滤器、控制柜等配套附件。设备分为蒸汽加热和电加热，设备购买后只需接上水、电或蒸汽后即可使用。
3．设备功能齐全，适用于水提或醇提，能进行常压和负压提取并且可以回收挥发油。配置真空泵及控制箱，操作方便，可实现常温提取低温浓缩；常温提取常温浓缩；低温提取低温浓缩等工艺要求。

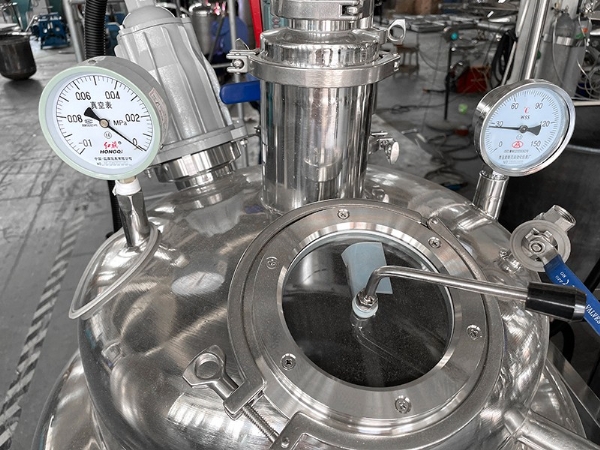

4．电加热结构设计先进、加热和降温快捷、加热均匀。罐上配有减压装置。
5．可以实现回流提取工艺，减少提取浓缩时间，节省溶媒。
6．油水分离器采用玻璃材质，便于观察。

【设备特点】

本产品已进行了多次改进创新，可根据用户实际要求更改设备，实现常压提取挥发油，规格由10L-6000L不等，500L的以上都有相应的操作平台，使其占地面积小，节省空间，分电加热、汽加热两种。

【型号】

型号		ZTH-10	ZTH-20	ZTH-30	ZTH-50	ZTH-100	ZTH-300	ZTH-500	ZTH-1000	ZTH-2000
提取罐内筒体直径mm		219	300	325	400	500	700	800	1000	1200
提取罐容积（L）		10	20	30	50	100	300	500	1000	2000
提取罐夹套直径mm		300	400	400	500	600	800	900	1100	1300
卧室冷凝器规格mm		Φ19/Φ133	Φ19/Φ159	Φ19/Φ159	Φ19/Φ159	Φ219	Φ219	Φ325	Φ350	Φ350
换热面积㎡		≈0.8	≈0.6	≈0.7	≈1-1.5	≈2.5	≈4	≈5.0	≈7.5	≈11
立式冷却器规格mm		Φ159	Φ159	Φ159	Φ19/Φ159	Φ19/Φ159	Φ250	Φ25/Φ325	Φ32/Φ350	Φ32/Φ350
冷却面积㎡		0.3	0.2	0.25	0.4	0.4	0.6	1.0	≈1.1	≈1.4
冷却集液器规格mm		Φ300	Φ300	Φ325	Φ400	Φ500	Φ250	Φ500	Φ600	Φ700
冷却集液器容积（L）		≈25	≈25	≈36	≈60	≈140	≈130	≈200	≈300	≈420
储罐规格mm		Φ300	Φ300	Φ325	Φ500	Φ600	Φ600	Φ800	Φ1000	Φ1200
储罐容积（L）		≈30	≈30	≈38	≈120	≈240	≈210	≈600	≈1250	≈2200
提取罐电加热功率（KW）蒸汽		8kw	12kw	12kw	18kw	18kw/蒸汽	30kw/蒸汽	30kw/蒸汽	45kw/蒸汽	建议蒸汽
外形尺寸（mm）	长	1300	1540	1560	1950	3000	3500	3500	4500	5000
	宽	500	530	550	700	600	600	2300	2500	2800
	高	1820	1930	2030	2200	2800	3000	3500	4000	4500
真空泵规格			1L/S	2L/S	2-2.5L/S	0.4m³/min	0.8m³/min	0.8m³/min	1.5m³/min	3.0m³/min
