【NJP-3系列全自动胶囊充填机产品性能】

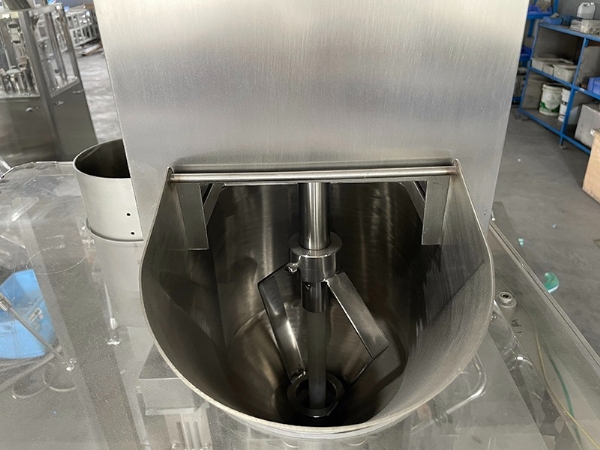

　　1、针对因流动性差的药粉而造成装量精度差异现象，该机装有强迫下料装置，从而提高了药粉装量精度。

　　2、该机适用于任何进口、国产达标的机制胶囊，空胶囊上机率不低于99.99%，装药上机率不低于99.95%，成品率不低于99.9%。

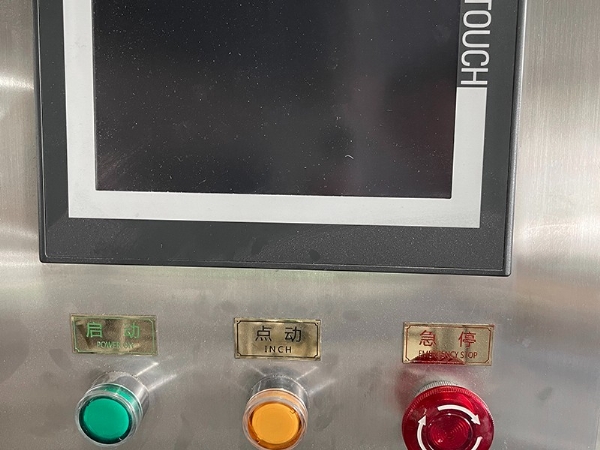

　　3、该设备控制系统采用PLC控制、人机界面，功能齐全。缺料缺囊及料道出现故障时，自动报警，自动停机，实时每粒计量和累计产量的显示功能。

※NJP-3系列全自动胶囊充填机产品特点：

　　1、整机外形美观、工艺精细，操作简单、使用方便。

　　2、采用加大工作台面，保证了该机运行的稳定性。所有与物料接触部分均采用不锈钢，与药粉接触部分零部件（1）、计量盘SUS316L；（2）、充填杆SUS316L；（3）、上、下模块SUS316L；（4）、料斗SUS304；（5）、刮粉器、刮粉SUS304；（6）、密封圈等SUS316L。

　　3、电器均采用西门子；分度器采用潭子；虽增加了制造成本，但大大提高了设备的使用寿命与质量。

　　4、产品标准化，设备零部件可通用互换，更换模具便捷准确。

【NJP-3系列全自动胶囊充填机产品创新】

　　1、设计将充填底座为三维调节机构，充分解决了在生产工程中的漏粉问题，避免了计量盘与铜盘之间的摩擦现象，提高了装量精度，延长了使用寿命。

　　2、该机所属的凸轮均采用德玛吉六轴联动CNC数控加工中心一次成型。该机传动部分凸轮采用40C钢，表面氮化处理、氮化深度0.5--1.0mm，HR55-60；槽凸轮、平面槽凸轮：38CrMoAL淬纲、表面氮化处理、氮化深度 0.5--1.0mm、GRC55~60；导柱：Gcr15高频淬火、深度0.7~1.0mm、HRC55~60 ；保证了配件不易磨损。

　　3、为了保证该机的润滑性与配件的使用寿命，我公司在老的设备基础上再增加一只自动油泵，使每个凸轮、齿轮都设有油管，可进行实时加油（加油为自动，时间、次数可调），省去了保养时间。

　　4、胶囊出料口增加了空压机装置，解决了胶囊在出料口因静电堵塞在出料口而导致的问题。

　　5、改进了转盘模具设计，采用直线无油轴承90只，提高了设备使用寿命。

　　6、加大了计量盘设计，从而提高了计量盘内粉流均匀度，改进了刮粉器机构，使计量盘每工位shou尾装量和其他一致，控制装量差异在±3%以内。

【产品细节图】

【技术参数】

规格型号	NJP-3-200A/C (WJP-200A)	NJP3400A/C WJP-400A	NJP-3-600A/C WJP-600A	NJP-3-800A/C WJP-800A	NJP-3-1000A/C WJP-1000A	NJP-3-1200A/C WJP-1200A	NJP-3-2300A/C	NJP-3-3500A/C
产量	12000粒/小时	24000粒/小时	36000粒/小时	48000粒/小时	60000粒/小时	72000粒/小时	138000粒/小时	210000粒/小时
机器重量	800KG	800KG	900KG	1000KG	1100KG	1100KG	1500KG	2200KG
机器体积	715×805 ×1800	715×805 ×1800	840×960 ×1800	840×960 ×1800	910×980 ×1800	910×980 ×1800	1160×1250 ×1900	1170×1560 ×2000
电源	380V/220V 50Hz	380V/220V 50Hz	380V/220V 50Hz	380V/220V 50Hz	380V/220V 50Hz	380V/220V 50Hz	380V/220V 50Hz	380V/220V 50Hz
电机功率	电机1.1KW 真空0.75KW 吸尘1.1W	电机1.1KW 真空0.75KW 吸尘1.1W	电机1.5KW 真空1.1KW 吸尘2.2W	电机1.5KW 真空1.1KW 吸尘2.2W	电机1.5KW 真空2.2KW 吸尘2.2W	电机1.5KW 真空2.2KW 吸尘2.2W	电机2.2KW 真空2.2KW 吸尘3W	电机4.0KW 真空4.0KW 吸尘3.7W
孔数	2	3	5	6	8	9	18	25
真空	20m³/h-0.04-0.08Mpa	20m³/h-0.04-0.08Mpa	20m³/h-0.04-0.08Mpa	20m³/h-0.04-0.08Mpa	40m³/h-0.04-0.08Mpa	40m³/h-0.04-0.08Mpa	63m³/h-0.04-0.08Mpa	120m³/h-0.04-0.08Mpa
吸尘	17.6Kpa 180m³/h	17.6Kpa 180m³/h	17.6Kpa 180m³/h	17.6Kpa 180m³/h	24.5Kpa 210m³/h	24.5Kpa 210m³/h	24.5Kpa 210 m³/h	24.5Kpa 210m³/h
噪声	＜80DB（A）	＜80DB（A）	＜80DB（A）	＜80DB（A）	＜80DB（A）	＜80DB（A）	＜80DB（A）	＜80DB（A）
上机率	空胶囊99.99% 满胶囊99.95%	空胶囊99.99% 满胶囊99.95%	空胶囊99.99% 满胶囊99.95%	空胶囊99.99% 满胶囊99.95%	空胶囊99.99% 满胶囊99.95%	空胶囊99.99% 满胶囊99.95%	空胶囊99.99% 满胶囊99.95%	空胶囊99.99% 满胶囊99.95%
适应胶囊	00、0、1、2、3、4、5#	00、0、1、2、3、4、5#	00、0、1、2、3、4、5#	00、0、1、2、3、4、5#	00、0、1、2、3、4、5#	00、0、1、2、3、4、5#	00、0、1、2、3、4、5#	00、0、1、2、3、4、5#
装量差异	±3%-±4%	±3%-±4%	±3%-±4%	±3%-±4%	±3%-±4%	±3%-±4%	±3%-±4%	±3%-±4%
